Jousenkatkeamissuoja

Yleismallin jousenkatkeamissuoja.

• • 100 x 42 x 130 mm (K x L x S)
  • Laakerin keskelle 65 mm
  • Jousen kiinnityspisteet keskeltä keskelle 86 mm tai 107 mm (valittavissa)
  • Laakerin reiän halkaisija 25 mm

Asennusohje

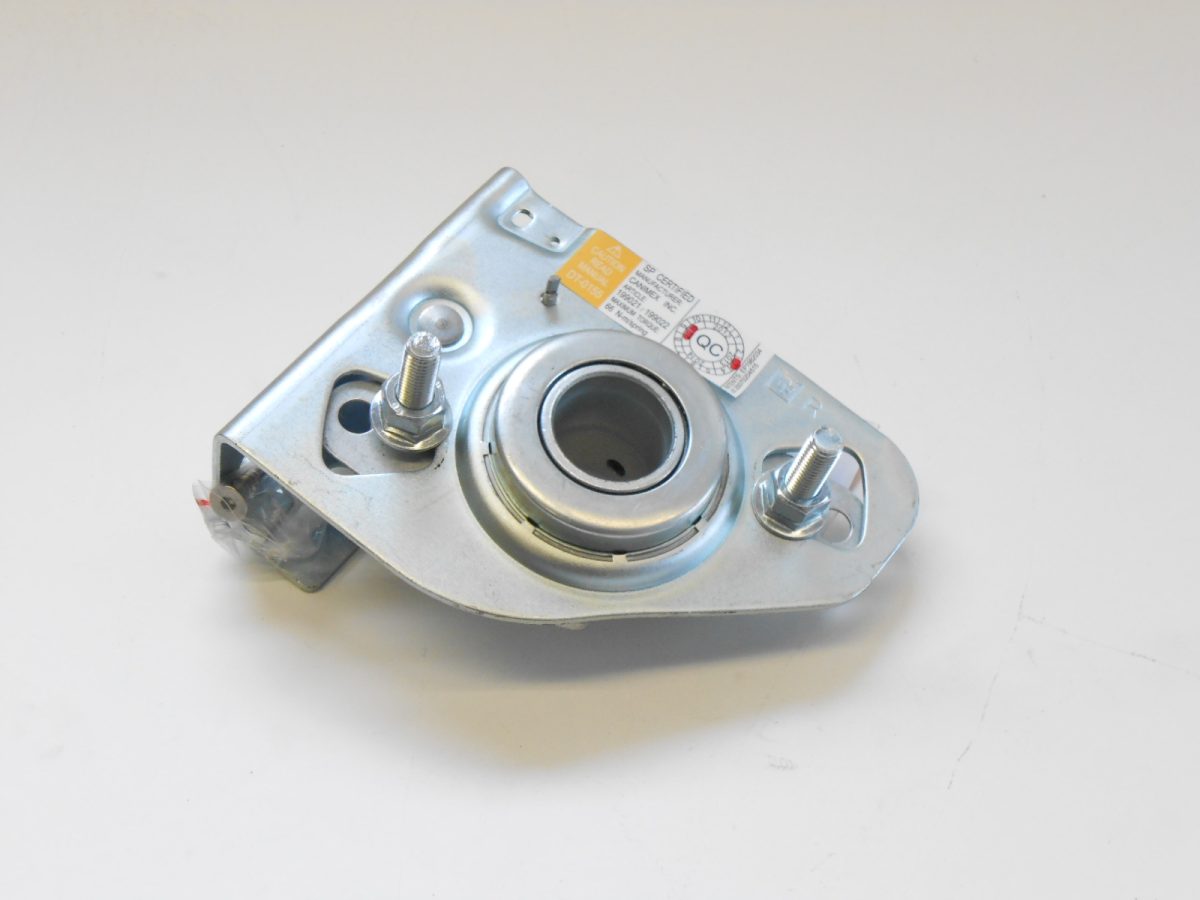

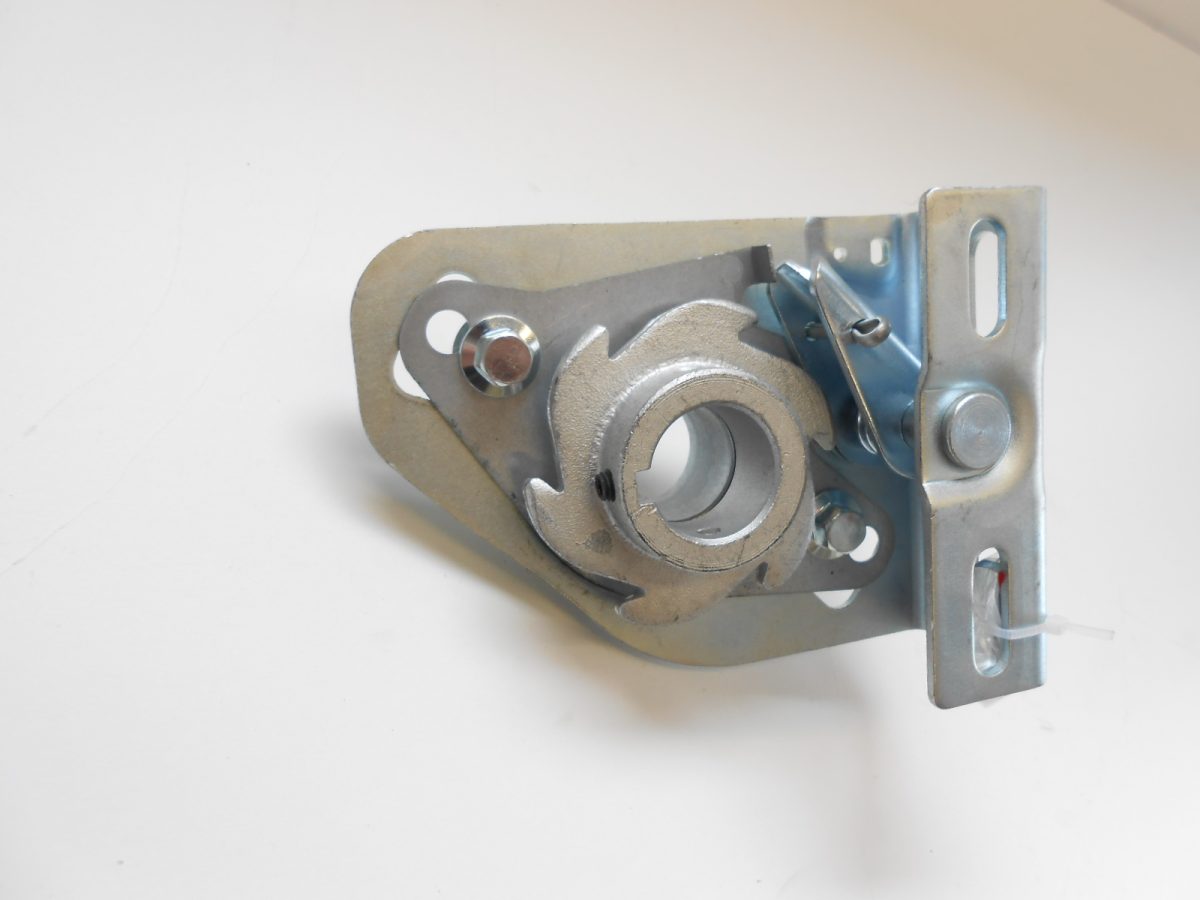

Vääntöjousi asennetaan oikeankätisessä katkeamissuojassa tallin sisältä katsottuna sen vasemmalle puolelle. Kuvissa oikeankätinen jousenkatkeamissuoja.

Vääntöjousi asennetaan vasemmankätisessä katkeamissuojassa tallin sisältä katsottuna sen oikealle puolelle.

Voidaan käyttää monissa ovimalleissa.

Jos sivuilla olevien laakereiden keskelle oleva  etäisyys etuseinästä on suurempi kuin jousenkatkeamissuojassa oleva 65 mm esim. 85 mm , niin katkeamisuojan kiinnityspinnan alle on laitettava 20 mm koolaus. Katkeamissuojan laakerin keskelle oleva etäisyys etuseinästä pitää olla sama kuin sivuilla olevien laakereiden.

Valitse alta jousenkatkeamissuojan kätisyys.
